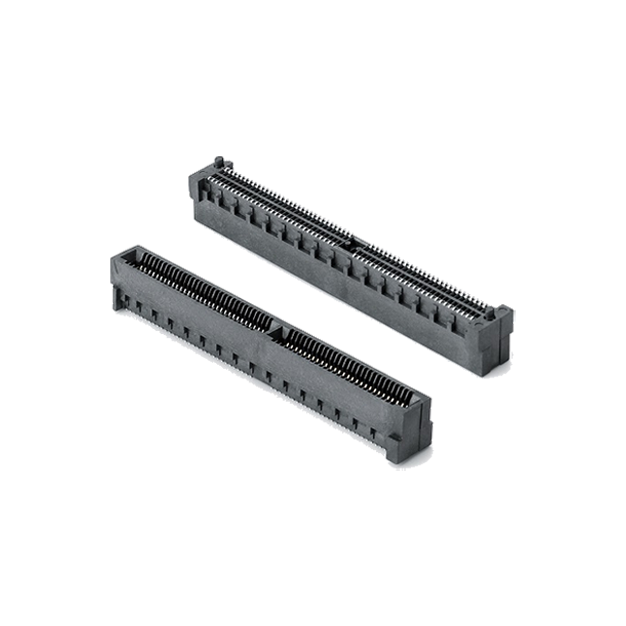

簡易牛角連接器作為工控板、小家電控制板、小型電子設備常用的板對線連接器件，結構精簡、裝配便捷，廣泛適配批量貼片生產工藝。在SMT回流焊加工過程中，簡易牛角常見的不良問題就是塑殼變形，表現為殼體翹曲、引腳偏移、定位柱歪斜、座體鼓包等缺陷，直接引發后續插件偏移、接觸不良、插拔卡頓，甚至整板報廢。多數塑殼變形并非產品質量問題，而是材質適配、爐溫曲線、貼裝工藝、存放管控多環節管控缺失導致。結合批量生產實操經驗，分享全套簡易牛角回流焊塑殼變形預防與管控方案，從源頭降低制程不良率。

優先匹配耐高溫專用材質，從原材料層面規避高溫變形風險。市面上普通簡易牛角多采用普通PA66塑膠材質，耐高溫性能薄弱，常規回流焊230℃-250℃高溫環境下，容易出現軟化翹曲。適配SMT貼片工藝的簡易牛角，需要選用耐高溫改性PA66、PA9T專用材質，這類材質熱變形溫度可達260℃以上，完全適配無鉛回流焊高溫工況，高溫下不易軟化形變。同時要區分注塑工藝，注塑成型的塑殼內部應力均勻，相比普通注塑殼體，回流焊后形變概率大幅降低，杜絕殼體厚薄不均、密度不一引發的局部變形。針對批量貼片生產場景，堅決不使用常溫插接款普通簡易牛角混用回流焊工序。

準確調試回流焊爐溫曲線，杜絕高溫沖擊與溫差驟變。爐溫異常是簡易牛角塑殼變形的核心誘因，很多工廠沿用通用元器件爐溫參數，未針對塑膠連接器單獨調試，導致塑殼過熱變形。無鉛回流焊工藝中，簡易牛角適配專屬溫控標準：預熱區溫度控制在150℃-180℃，預熱時長60-90秒，緩慢升溫釋放塑殼內應力，避免驟然高溫引發殼體開裂翹曲；恒溫區溫度穩定在210℃-230℃，禁止長時間超溫烘烤；峰值溫度嚴格控制在245℃以?xún)?nèi)，高溫持續時長不超過10秒，杜絕塑殼長期處于臨界軟化溫度。同時避免溫差驟降，冷卻區降溫速度放緩，防止冷熱交替劇烈導致塑殼應力回彈變形。

規范SMT貼裝與載板工藝，減少外力形變隱患。簡易牛角屬于塑膠殼體+金屬引腳結構，受力不均容易引發隱性形變。貼裝過程中，貼片機吸嘴壓力需準確調節，壓力過大會擠壓塑殼造成局部凹陷變形，壓力過小出現偏移虛貼；優先選用適配連接器尺寸的專用吸嘴，保證受力均勻，避免單點受壓損傷殼體。批量生產時，PCB載板、治具平整度達標，板面凹凸不平、治具卡位偏移，會導致元器件貼裝傾斜，回流焊加熱后形變加劇。另外，排版布局需合理，簡易牛角盡量遠離高溫發熱元器件、熱風直吹區域，避免局部溫度過高出現單側翹曲。

管控產品存儲與前置預處理，釋放塑殼內應力。全新注塑成型的簡易牛角，殼體內部殘留注塑應力，直接上機回流焊，高溫作用下應力釋放就會引發變形。批量加工前，可對連接器進行恒溫靜置預處理，在80℃-100℃環境下烘烤30分鐘，提前釋放內部殘余應力，大幅降低回流焊形變概率。日常存儲需做到避光、常溫、干燥存放，禁止長期暴曬、高溫堆放，防止塑殼提前老化、材質韌性下降，耐高溫性能衰減。拆封后的連接器盡快上機貼片，避免長期裸露空氣中吸附水汽，高溫加熱后水汽膨脹，造成殼體鼓包變形。

完善制程抽檢與不良管控機制，穩定批量品質。生產過程中建立分段抽檢機制，每批次開機首板需檢查簡易牛角塑殼平整度、引腳同軸度、定位柱垂直度，確認無變形后再批量生產；生產過程中每小時抽檢一次，及時微調爐溫與貼裝參數。針對已出現輕微變形的產品，禁止直接流入插件工序，輕微翹曲可低溫校正，形變嚴重的直接分揀報廢，避免后續裝配故障。同時規范焊接后冷卻流程，回流焊出爐后自然靜置冷卻，禁止風冷驟冷，杜絕二次形變。

簡易牛角塑殼變形是SMT生產中可控的制程不良，通過匹配耐高溫材質、優化專屬爐溫曲線、規范貼裝受力、做好應力預處理、完善抽檢管控，能夠解決回流焊殼體變形問題，保障連接器裝配精度與后續電氣連接穩定性，有效降低生產損耗與售后故障。
