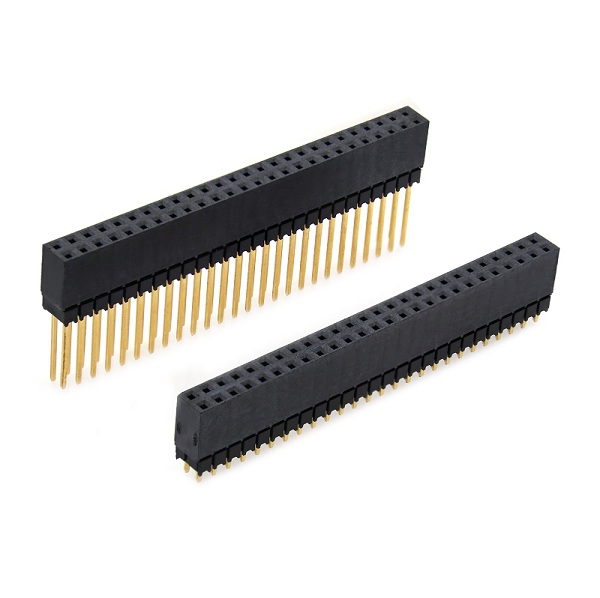

簡易牛角通常由方形塑料插座和排列整齊的方形針組成。甘肅連接器和牛角連接器的區別是，簡易牛角會去除兩側的快照包。

根據需要，簡易牛角小型連接器的周圍大小通常用3種規格：1.27間隔、2.0間隔和2.54間隔。根據間隔使用的四重奏配針的直徑也會相應地變化。底部和PCB板之間的接觸可以設計為SMT補丁(例如圖片)或DIP內嵌180度。

簡易牛角的結構和作用是什么？

通常由方形塑料插座和排列整齊的方形針組成。連接器和簡易牛角連接器的區別是，簡易牛角會去除兩側的快照包。

根據需要，小型連接器的周圍大小通常用3種規格：1.27間隔、2.0間隔和2.54間隔。根據間隔使用的四重奏配針的直徑也會相應地變化。底部和PCB板之間的接觸可以設計為SMT補丁(例如圖片)或DIP內嵌180度。

作用：牛焊接到PCB板后，連接相應規格的IDC帶狀電纜，然后根據其他電路配置設計師的要求連接電路。通常用于傳輸控制信號和弱電流。

簡易牛角的技術特性：

1.以固定在底部外殼上的PCB板和PCB板兩側的側蓋為特征，是簡易牛角和指示燈的碎片接線端子。所述PCB電路板上安裝了具有多個可插拔端子排的端子排針孔，端子排通過碎片和端子排針孔在PCB電路板上形成電氣連接。在所述PCB電路板上安裝簡易牛角，接線端子排上的每個外部電源連接通過刻在PCB電路板上的電路，在牛角連接器上的每個控制信號輸入和輸出端形成一對一的對應連接。PCB電路板在右角連接器和布線端子排之間安裝了發光二極管。

2.集成簡易牛角和指示燈的導線端子的特點是，所述接線端子排上的每個接線端子和牛角連接器上的每個控制信號輸入輸出將發光二極管并行連接到構成電氣連接的電路。發光二極管的電流輸入連接貼片電阻，每個電路上貼片電阻的一端共享公共連接24V導線端子。由24V導線端子和0V導線端子組成的電路包括兩個二極管、一個貼片電阻、一個發光二極管、貼片電阻和發光二極管。

3.集成簡易牛角和指示燈的彈射電纜端子的特點是，所述底部外殼為U形，底部外殼的兩側內部設置了板卡插槽，PCB板的兩側插入板卡插槽。所述側蓋卡連接固定在底殼的兩端，PCB板限制固定在底殼。

4.如權利要求1所述，集成簡易牛角和指示燈的接線端子的特點是，在該底面底面的兩端對稱地設置了導軌捕捉。
