在電子連接器應用中，簡易牛角和IDC排線的搭配是工程師常見的選型問題。簡易牛角是一種常用的板端連接器，通常通過排線與其他電路實現信號傳輸。IDC排線是一種免剝線壓接式的扁平電纜，能夠?qū)崿F(xiàn)多芯同時連接。兩者在接口標準和針腳排列上具有一定的對應關系，因此在多數場景下是兼容的。

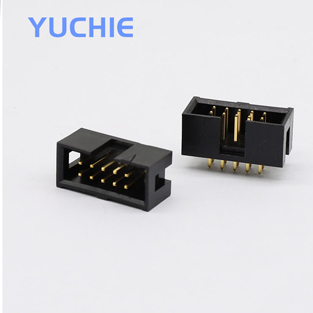

簡易牛角的針腳通常為2.54mm間距設計，與IDC排線頭的壓接接口相吻合。這種結構能夠確保插拔順暢，減少信號損耗。在工業控制板、通訊設備、消費電子產品中，簡易牛角與IDC排線的組合能夠?qū)崿F(xiàn)有效的板端連接。兼容性的前提在于針數規格需要保持一致，例如10Pin、20Pin或40Pin等型號，若針數不一致，則無法實現可靠對接。

需要注意的是，簡易牛角和IDC排線的兼容性還與插座的方向有關。部分設計采用直插式，部分采用彎角式，若方向不一致，可能會造成排線彎折或安裝干涉。此外，在高頻信號環境下，IDC排線的屏蔽性能有限，如果應用在數據傳輸速率較高的場合，可能需要額外的屏蔽措施。

簡易牛角和IDC排線兼容的應用場景包括開發板擴展接口、工控機內部信號連接、測試治具等。工程師在選型時，應根據電路板的空間布局、電流承載能力、機械固定方式進行綜合評估。實際使用中，建議優先選擇與簡易牛角針腳完全匹配的IDC排線，以確保電氣性能穩定。

簡易牛角和IDC排線在標準針距和接口設計上是兼容的，但在高頻環境或特殊安裝環境下仍需注意局限性。合理搭配能夠提升裝配效率，也有助于保證電路系統的長期可靠運行。
