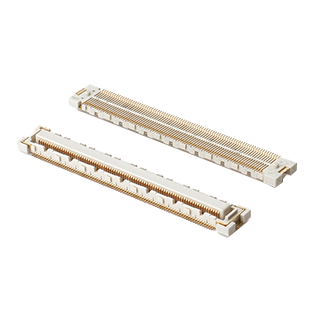

電子設備結構設計過程中，板對板連接器用于連接兩塊電路板，實現信號與電流傳輸。板對板連接器廣泛應用于通信設備、工業控制系統、消費電子產品結構。連接器接觸電阻大小直接影響信號穩定性。板對板連接器如何減少接觸電阻成為電子連接器設計與應用階段需要關注的問題。

板對板連接器接觸電阻主要與接觸材料導電性能有關。連接器觸點通常采用銅合金材料制造。銅材料具備良好導電能力。電流通過連接觸點時阻力較小。合理材料選擇能夠降低板對板連接器接觸電阻。

觸點表面鍍層結構同樣影響電氣連接性能。板對板連接器觸點表面通常進行鍍金或鍍錫處理。金屬鍍層能夠減少金屬氧化現象。觸點表面保持良好導電狀態。鍍金層導電性能穩定。觸點長期使用過程中接觸電阻變化較小。

接觸結構設計屬于減少接觸電阻的重要因素。板對板連接器插接后需要形成穩定接觸面。接觸面面積較大時，電流通過路徑增加。接觸電阻降低。部分連接器觸點采用彈性結構設計。彈性觸點能夠保持穩定接觸壓力。接觸面保持穩定。

連接器安裝精度同樣影響接觸電阻變化。板對板連接器安裝位置若出現偏移，觸點接觸面積減少。電流傳輸路徑變窄。接觸電阻可能增加。設備裝配過程中需要保持連接器位置準確。

觸點表面清潔度也會影響接觸電阻。連接器觸點表面若附著灰塵或油污，電流通過觸點時阻力增加。連接器在生產與裝配階段需要保持潔凈環境。觸點表面保持清潔狀態。

連接器插拔結構同樣影響接觸穩定性。板對板連接器設計通常需要滿足多次插拔使用需求。彈性觸點結構能夠保持穩定接觸壓力。插拔過程中觸點保持穩定連接狀態。接觸電阻變化較小。

板對板連接器在電子設備中承擔重要信號連接功能。觸點材料、表面鍍層結構、接觸結構設計、安裝精度均對接觸電阻產生影響。合理設計板對板連接器結構能夠降低接觸電阻。電子設備信號傳輸穩定性得到提升。
