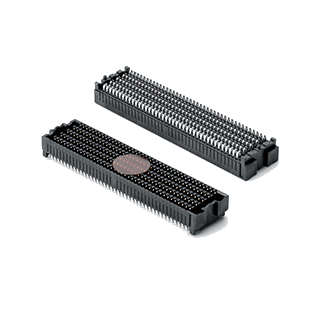

排針排母連接器在單片機開發板、工業自動化設備、儀器儀表控制板中應用頻繁。設備在運輸或運行過程中常處于振動環境,若排針排母抗震性能不足,易出現接觸不良或信號間斷。提升排針排母連接器抗震性能,需要從結構設計、材料選擇及焊接工藝多方面優化。
優化端子接觸結構是關鍵措施。好的排針排母連接器通常采用雙彈片接觸結構,提高接觸面積與接觸壓力。增加有效接觸點數量,可在振動條件下保持穩定導通狀態。端子材料多選用高彈性銅合金,通過合理熱處理工藝增強抗疲勞性能。鍍金厚度控制在合理范圍內,有助于降低接觸電阻波動。
焊接穩定性直接影響排針排母抗震能力。貼片型排針排母應保證焊盤設計符合回流焊工藝規范,焊點充分潤濕,避免虛焊。直插排針排母建議采用通孔焊接并配合波峰焊工藝,使焊料填充完整。對于工業控制板,可在焊接后增加點膠加固處理,增強機械強度。

增加定位結構能夠有效減少振動位移。部分排針排母設計有塑膠定位柱或卡扣結構,能夠在PCB板上形成多點固定。彎針排針在空間有限的情況下可通過加長插腳長度提高固定深度。對于高振動環境設備,可選用帶鎖扣結構的排母,提高整體連接穩定性。
合理控制間距規格也影響抗震性能。2.54間距排針排母因結構成熟,抗震性能表現穩定。2.0間距或更小間距連接器在高密度設計中應用廣泛,但對加工精度要求更高。選型時需根據設備振動等級與電流需求匹配規格。
測試驗證環節不可忽視。振動測試通常依據電子設備可靠性標準進行,包括正弦振動試驗和隨機振動試驗。測試過程中觀察排針排母接觸電阻變化及焊點完整性。通過數據記錄可評估結構改進效果。
排針排母連接器提升抗震性能并非單一因素決定,而是材料強度、接觸結構、焊接質量與定位設計綜合作用結果。針對工業自動化設備、軌道交通控制板、機械設備控制模塊等應用場景,選型階段應結合工作環境振動等級進行技術評估,確保長期運行穩定性。
