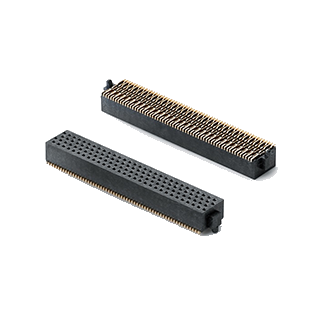

排針排母在電子裝配中屬于常見連接器，用戶在使用自動貼片工藝時常關注其是否需要額外固定方式。由于排針排母結構相對較高，在自動貼裝和回流焊過程中確實需要采取穩定措施保證貼裝精度。

首先排母因殼體比排針高，底部焊盤面積較小，在貼片機吸嘴吸取位置固定后，若貼裝速度較快或貼裝臺面震動，可能造成位置偏移。因此有些排母型號設計有定位柱，用于插入PCB定位孔保持垂直度，提升穩定性。

排針通常為直插件，也有貼片型結構。貼片型排針焊盤接觸面積有限，在回流焊中容易出現偏移或立碑現象，因此部分排針排母廠商提供雙排腳、加寬焊盤或加強機械結構的設計，供自動貼片使用。

在生產線上若排針排母PIN腳數量較多，貼片機吸嘴需更高精度，避免PIN腳偏位。因此用戶通常會根據貼片工藝調整PCB焊盤大小、焊盤形狀、錫量設置，并選擇適合貼裝的排針排母型號。

部分場景會使用治具進行輔助固定。例如對于高度較高的排母或?qū)ξ痪纫筝^高的連接器，治具可在回流焊中保持連接器位置，減少因溫度導致傾斜或位移的風險。

若排針排母用于多板連接結構，自動貼裝時更要確保位置一致，避免因微小偏差造成插拔困難。在這種情況下用戶可選擇帶金屬支撐腳或金屬定位件的型號，提升機械穩定性。

總體來看排針排母在自動貼片工藝中是否需要特殊固定方式取決于型號大小、PIN腳結構、焊盤設計和設備精度。合理的定位柱設計、適合的焊盤尺寸以及必要的治具輔助都可提高貼裝可靠性。
