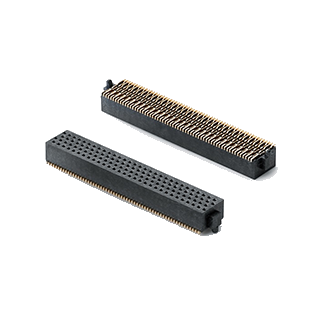

排針排母是電路板連接的核心部件,電流承載能力直接關系電路穩定,承載不足易導致針腳發熱、燒毀,影響設備運行,掌握正確判斷方法能避免選型失誤。
產品規格書是直接的判斷依據。正規廠家生產的排針排母都會提供詳細規格書,明確標注額定電流參數,不同規格產品差異明顯。常規單排2.54mm間距排針排母,針腳直徑0.6mm,額定電流多為1-2A;針腳直徑0.8mm的產品,承載能力可提升至2-3A。雙排排針排母因針腳排列密集,散熱稍差,相同針腳規格下,額定電流比單排產品低10%-20%。規格書中還會標注額定電壓、溫度范圍等參數,需結合電流參數綜合參考。
針腳規格是電流承載能力的核心影響因素。針腳直徑越大,橫截面積越大,電流承載能力越強,這符合導體導電原理。肉眼觀察時,可對比不同排針排母的針腳粗細,粗針腳產品承載能力通常更優。針腳材質也有影響,黃銅針腳比磷銅針腳導電性能好,承載能力更強;鍍金針腳雖導電性能優,但主要優勢在耐腐蝕和低接觸電阻,對電流承載提升有限,鍍錫針腳則在成本與承載能力間平衡。

間距與排列方式也會間接影響承載能力。小間距排針排母(如1.27mm)因針腳密集,相鄰針腳散熱相互影響,相同針腳直徑下,承載能力比2.54mm間距產品低。排列方式上,交錯排列的排針排母比直線排列的散熱效果好,承載能力可提升5%-10%。在高密度電路板中,選擇小間距排針排母時,需關注其電流參數,避免因間距小忽視承載能力需求。
實際使用場景需留有余量判斷。規格書標注的額定電流是理想條件下的數值,實際使用中需考慮環境溫度、散熱條件和持續通電時間。高溫環境(如工業設備內部)中,排針排母散熱困難,承載能力會下降,需按額定電流的80%使用;持續通電的電路比間歇通電的電路對承載能力要求更高,也需適當降低實際承載電流。例如,額定2A的排針排母,在高溫持續通電場景中,實際承載不宜超過1.6A。
特殊類型排針排母的承載能力有差異。帶塑高的排針排母因外殼包裹面積大,散熱稍差,承載能力比普通產品低;防水排針排母因密封結構影響散熱,同樣需降低承載預期。選型時需結合產品類型,查看對應規格書,不能一概按普通產品標準判斷。
若沒有規格書,可通過經驗估算。普通家用電子設備中,小功率電路(如5V/1A)選用常規2.54mm間距排針排母即可;大功率電路(如12V/3A)需選擇粗針腳(直徑0.8mm以上)產品。不確定時,優先選擇針腳粗、間距大的排針排母,或咨詢廠家技術人員,確保電流承載滿足需求。
